不是这样，请相应地调整饱和度。一旦收集到数据

软件可以创建压力、接触面积或力与时间、帧数或XY位置的关系图。它也有两个或两个以上的录音并排动态播放。数据

然后可以导出到Microsoft Word或Excel等程序中[6]。

图7:Tekscan数据软件显示二维和三维轮廓[6]

地图驱动程序

系统还需要地图驱动程序才能与软件正常工作[7]。这个

MAP告诉Tekscan压力显示和分析软件如何读取和显示

传感器数据。同一型号的多个传感器只需要一个MAP驱动程序，但每个IScan传感器型号都有一个不同的MAP。因此，5210N包含的地图

传感器不能与5101传感器一起工作[7]。

进化手柄

手柄是I-Scan系统中非常重要的一部分[6]。这是需要的部分

来自压力传感器的数据并将其传递给计算机。把手很小

项目和尺寸137.7 mm x 57.2 mm x 47.6 mm（长x宽x高）。它连接到

一个15英尺长的USB电缆。此连接还为设备供电，因此无需电池

是必需的。手柄在-10°C到55°C的温度范围内工作。它使用8-

位模数转换器，扫描速率可达100赫兹[6]。

7

传感器薄膜

I-Scan 5210N传感器可用于各种最大压力范围，其中

包括82.74 kPa、199.9 kPa、1303 kPa和6998 kPa[6]。传感器矩阵为237.6毫米

237.6毫米，包含1936个感官。这些感官是分开的，所以有3.4个感官

每平方厘米，最大采样率为100赫兹。最大值

扫描速率只能通过有限数量的传感器来实现。利率

采样率的降低如表1所示。这些传感器有一个

温度为-9°C至60°C，不防水。它们是防水的，但是如果

如果暴露在过量的水下，它们会从侧面漏出。这意味着

根据传感器的使用位置，用户必须对其进行防水处理[6]。如果没有

校准到某一组单位后，传感器将产生原始值。原始值是

根据施加在

传感器[8]。

表1：增加传感器后降低采样率的速率[6]

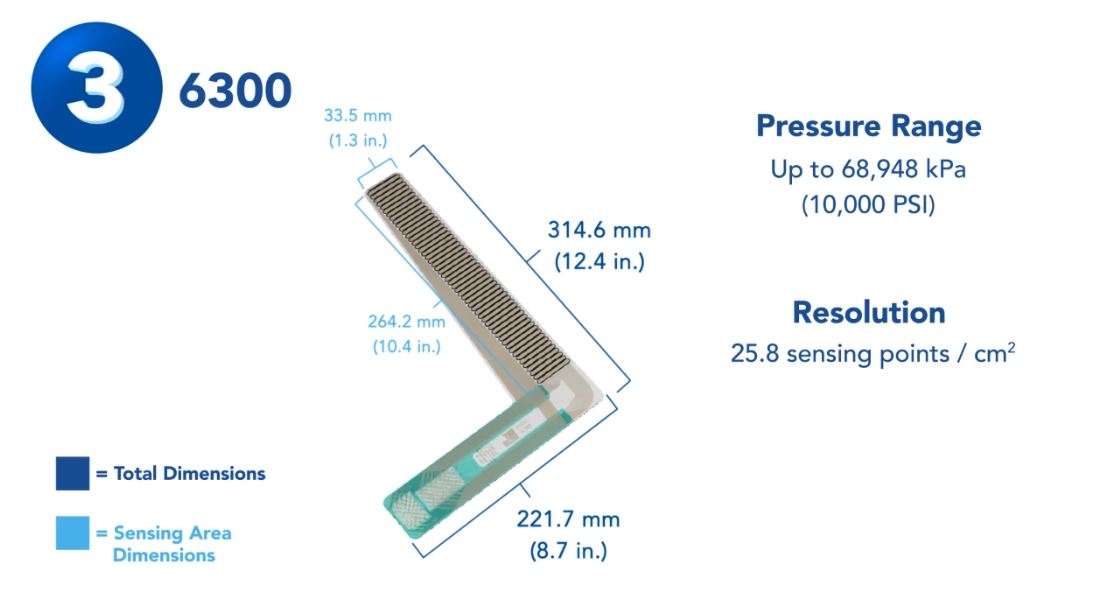

除了5210N型号[6]，还有许多其他传感器可供选择。在上一个

由物联网进行的测试，他们选择的传感器是5051型。这个传感器进来了

标准压力范围大得多。这些范围包括48.26 kPa，137.9

千帕，344.7千帕，517.1千帕，1034千帕，1723千帕，2413千帕，3447千帕，8273千帕，

8

17236kpa、34473 kPa a、68947 kPa和172368 kPa。这也是一个更小的传感器

然后是5210N型号，它的感应面积只有55.9毫米乘55.9毫米。这个小一点的

面积导致传感器有一个更大的传感器密度为每平方62传感器

厘米。除其尺寸和压力范围外，所有传感器都有相同数量的

在相同的物质中感知和操作同样的质量[6]。

2.4附加I扫描设备

硬件

可以购买I-Scan系统的几个附加组件

物联网的实验更容易[6]。如果决定不把电脑放在模型上

在实验过程中，USB电缆需要从每个手柄连接到计算机。

Tekscan销售一种主动中继器USB延长线。这些电缆可以插入

直到达到要求的长度。这可能非常困难和混乱

配置，但可以通过避免湿计算机而有用。Tekscan还销售另一种

系统称为I-Scan交叉手柄扫描系统。系统，以及

VersaTek hub允许您将多达八个传感器插入一台计算机。这个遗嘱

在保留所有功能的同时减少所需的硬件连接数

在传统的I-Scan系统中提供[6]。

分析软件

除了I-Scan系统附带的东西之外，还有其他一些东西可以

购买以提高您的数据收集能力[9]。有一个附加软件

呼叫视频同步。此软件加载项允许您录制和同步

你接触压力数据的视频文件。电影，接触压力模式，还有

压力图同时通过Tekscan软件显示。这个

可以帮助您进一步了解数据收集过程。这个软件

还可以将视频文件和压力文件链接在一起，以便于检索[9]。

触发同步框

Tekscan的触发同步盒TS-100[图8]的主要目的是激活软件

收集数据[10]。这个过程有三种不同的工作方式。它可以用来触发

9

手工录音。外部设备，如电眼可以连接到盒子上

生成将触发录制软战的输入手工录音。外部设备，如电眼可以连接到盒子上

生成一个将触发记录软件的输入。外部设备也可以

连接以接收来自盒的输出，以用于其他数据收集目的。盒子

工作原理是在触发后向连接的设备产生一个脉冲。[10] 一。

图8:Tekscan的触发同步盒TS-100[10]

2.5备用I扫描系统

高速I扫描

Tekscan提供的其他系统是高速I-Scan系统，I-Scan Lite

系统和I-Scan手持式系统[6]。高速系统是一个鲁棒系统

这有助于快速应用程序的数据采集。高速系统从

与传统的I-Scan系统相同的软件，因此它将提供所有曾经的好处

包括在传统的I-Scan系统中。其中一些好处包括二维和三维

压力投影，数据图表，以及将数据导出到外部程序。主要

与此系统的不同之处在于它可以在高达20000赫兹的扫描速度下运行。这是

200倍于传统I扫描系统的扫描速度。与高速系统一起使用的传感器是获得专利的薄传感器，可轻松安装在大多数应用中。

这些传感器有5微秒的响应时间，以确保几乎即时的数据

收藏。与高速系统兼容的传感器不多

传统制度。高速系统的标准传感器型号是

9500和9550。与高速系统一起工作的其他传感器如所示

10

表2。这个系统非常令人印象深刻，但对于这样的实验来说可能不是必需的

因为冰的撞击。这种系统通常用于安全气囊等应用场合

压力。这种应用比模型船要快得多[6]。

表2:I-Scan高速兼容传感器型号和规格[6]

I-Scan精简版

Lite系统是另一个提供与传统I-Scan相同功能的系统

系统包括压力显示、图形和数据输出[11]。这个系统也是

提供更快的安装时间，用于需要已知压力的应用

模式。拥有已知的压力模式将消除重复验证的需要

机器调整。这将从机器设置中删除猜测。这个系统

可能对模型破冰船试验没有好处，因为不知道如何或在哪里

冰将作用于船体[11]。

I-Scan手持式

手持式系统是在实验室外进行压力传感的一个好方法[12]。这个

此系统中使用的软件是I-Scan系统中使用的软件的基本版本。

此系统不投影三维压力图案。相反，它只是显示一个二维图像。

这个系统运行在PDA上，所以它可以被带到任何地方[图9]。PDA有一个USB接口

传感器手柄插入的端口。这是这个系统的主要崩溃

它不能用于冰冲击实验的原因。对于这种类型的实验

11

必须使用多个传感器从整个船体收集压力数据。一个传感器

还不够[12]。

图9:I-Scan手持系统的PDA和传感器[6]

2.6传感器的应用

要求

磁带必须满足一些基本要求。它应该在周围有效地工作

-2°C，试验期间的典型工作温度。物联网使用水性解决方案

模型制冰用乙二醇脂肪族洗涤剂和糖（EGADS）；因此，

胶带必须在水中工作，并且不能与

混合物。其厚度必须与MY-18相当，即0.3毫米。

I-SCAN传感器是可重复使用的，为了便于因传感器故障而更换，它

可能需要在测试期间更换传感器，这意味着磁带必须

可拆卸。重要的是，每次取下磁带时，不要留下

残留。即使可以移除，也必须保持其强度。

建议的方法

Tekscan提供了一些应用传感器的建议[6]。第一个建议是

传感器的周长用玻璃纸胶带。这种方法可以很好地

连接传感器，但在贴胶带时必须非常小心。玻璃纸

胶带会增加厚度，因此胶带不得接触感应区域。这个

会改变传感器的灵敏度。同样重要的是

12

传感器的周长，整个周长被覆盖，没有间隙或重叠

在录音带里。如果存在间隙或重叠，则传感器的接触面积可能会受到影响

现在。Tekscan建议的下一个方法是使用双面胶带。这种方法

已经在前面讨论过的实验中使用过。这个带子会被应用到

然后将传感器应用到磁带上。这将提供一个非常安全的配合和

很容易处理。重要的是，当把胶带应用于模型时

没有间隙或ov
